使用智能烟气分析仪检测低氮排放

   日期:2022-04-07
核心提示:Testo 应用讲解助力低氮排放测量十三五规划指出:加强燃料清洁高效利用,全面实施超低排放及节能改造。2017年4月1日起,北京、天
 Testo 应用讲解

助力低氮排放测量

“十三五”规划指出:加强燃料清洁高效利用,全面实施超低排放及节能改造。2017年4月1日起,北京、天津、山东等多地执行新建锅炉的氮氧化物排放必须低于30mg/m3,在用的必须低于80mg/m3。

可以预见的是,未来,全国各地氮氧化物的排放标准必然都会朝着更严格的方向定制与实施。

低氮燃烧的必要性

01

PM2.5

PM2.5的主要来源

近年来的监测数据表明,典型特征污染物PM2.5出严重超标情况,改善环境空气质量面临巨大挑战。

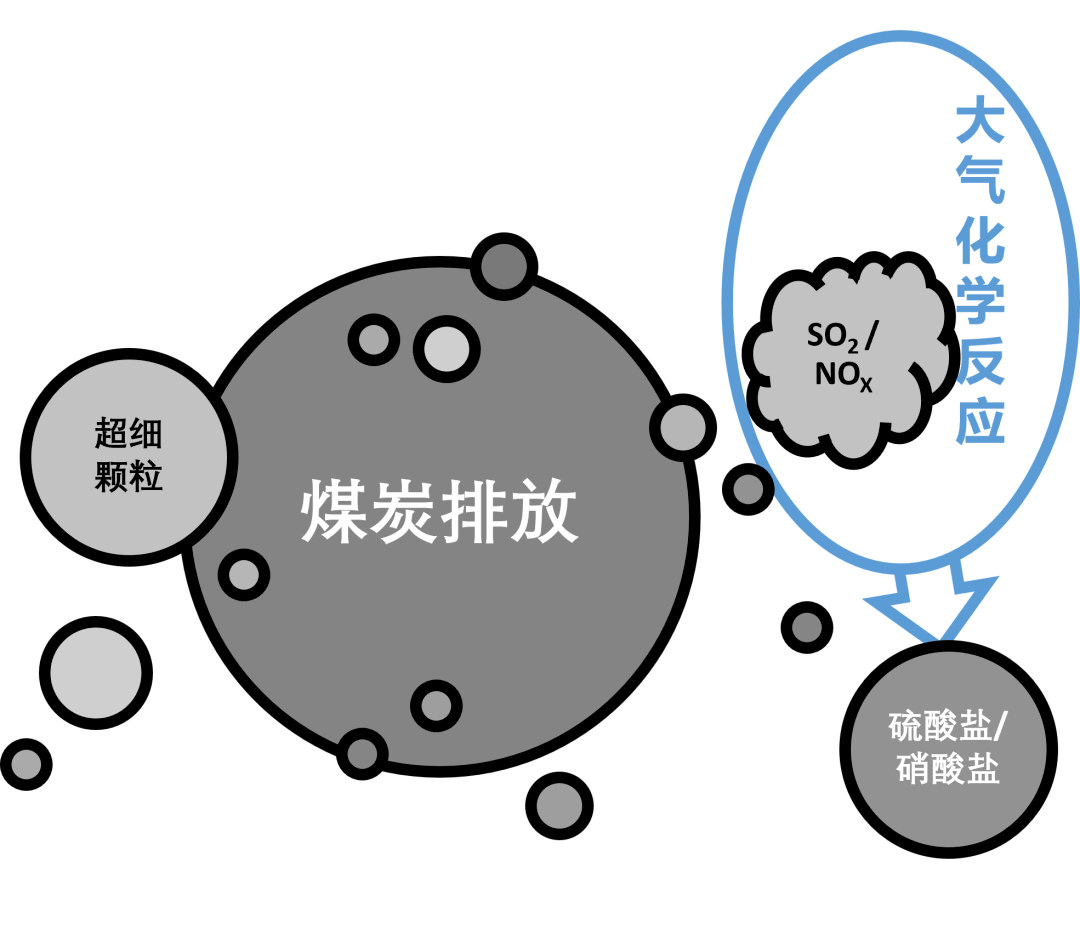

煤炭燃烧排放的烟尘中有许多无法去除的超细颗粒是PM2.5细颗粒的主要来源。

而煤炭燃烧排放二氧化硫和氮氧化物与空气中其他污染物进行复杂的大气化学反应,形成硫酸盐、硝酸盐二次颗粒,由气体污染物转化成固体污染物,成为PM2.5升高的最主要原因。某国加州利用CAMQ模型模拟削减一次排放的NOX对PM2.5的影响,结果是每减少1吨NOx排放可减少约0.13吨PM2.5。

北京最新研究结果表明,二次粒子是目前PM2.5的主要贡献者,且比2000年有明显上升,主要成分为水溶性离子(占53%)、地壳元素(占22%)、有机质(占20%)和元素碳(占3%),其他未知元素约占2% ,且硝酸分子/硫酸分子比例关系呈现增加趋势。

水溶性离子中以SO4^2-、 NO3^-和NH4^+为主,三者之和(SNA)达到了PM2.5质量浓度的57.9%,SNA的浓度贡献是造成PM2.5污染的主要原因。因此,减少NOx排放是改善空气环境质量的重要任务之一。

02

NOx

NOx氮氧化物的生成机制

天然气锅炉

对于天然气锅炉来说,NOx的产生主要来自空气中的氮气和过量氧气产生的热力型NOx,燃烧的温度呈指数型关系,通常在燃烧温度高于1000℃的时候开始产生,而在1400℃以上NOx的生成速度会急剧增加。

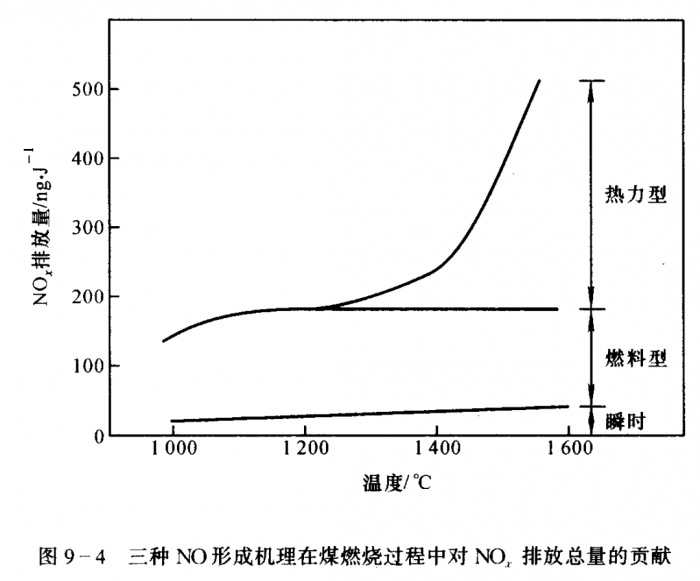

下图反映的是燃煤型锅炉的NOx排放和温度的关系,其中热力型NOx的温度关系同样适合于天然气锅炉燃烧器。

微信图片_20220407211103
三种NO形成机理在燃烧过程中对NOx排放总量的贡献

基于以上,低氮燃烧器控制NOx的技术也主要着眼于两个方向:降低火焰温度,降低氧含量。

03

NOx

燃烧器的NOx测量

通常NO和NO2在烟气中的比例是(97%/3% )。由于这个原因,测量NO的浓度就可以确定NOx的浓度。特别是最新排放标准对NOx氮氧化合物30mg/m³的严格要求,满足标准的燃气壁挂炉烟气中NO2的含量非常低,低至0.5ppm~0.8ppm。最为准确的方法是先精确测量NO的含量,烟气分析仪可根据燃料特性和NO的含量精确计算NO2和NOx含量。

传统的天然气锅炉燃烧器NOx排放在120~150毫克左右。

低氮燃烧器NOx排放在30~80毫克。

NOx排放在30毫克以下的通常称为超低氮燃烧器

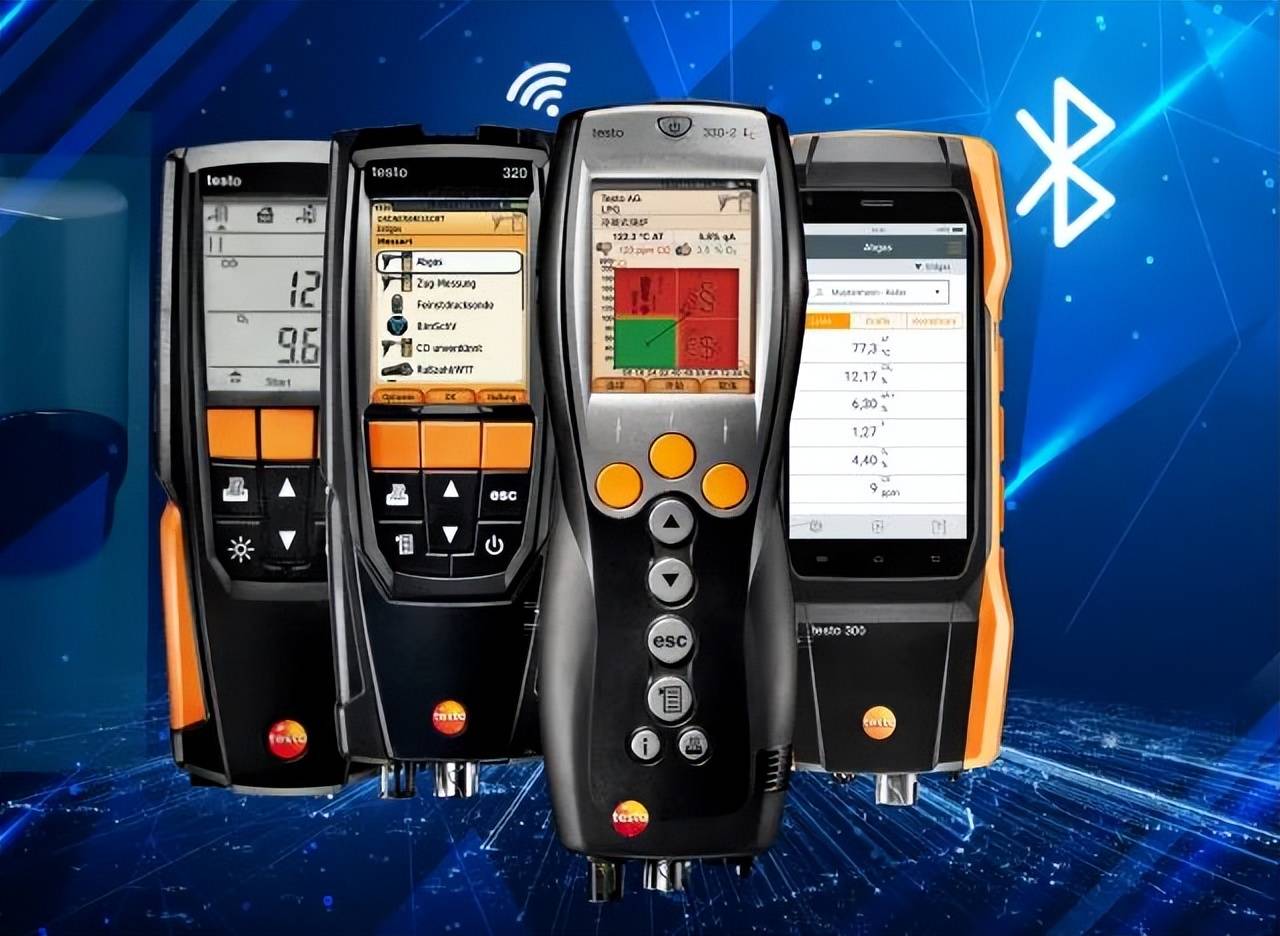

德图智能烟气分析仪

助力低氮测量

testo 300 是一款既专业又智能的烟气分析仪,全新的智能化触控操作模式,强大的功能附件支撑。

能配合完成所有供暖系统检测相关的测量任务,如测量燃烧效率、过剩空气量、NOx气体浓度值、压差、温差、烟气烟度值,以及管道泄漏压力检测,气体泄漏报警检测等。

testo 300 最大可装载O2、CO/CO-H2、NO三个气体传感器,且有长寿命传感器和普通传感器可供选择,还可选择稀释功能扩展传感器的量程。

远程技术支持服务,协议完全开放给用户集成。当然最核心的优势仍然是助力低氮排放

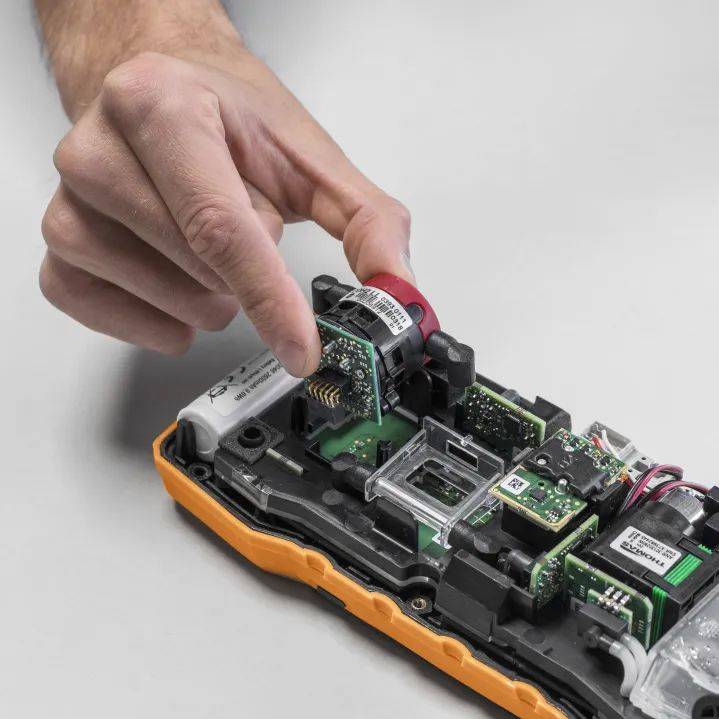

长寿命传感器

为了满足不同用户的需求,testo 300有长寿命传感器和普通传感器供用户选择,若仪器配置有转载更加耐用的反应电极的长寿命传感器,相比普通传感器,其至少可以省去一次更换O2和CO传感器,很大程度上节约了成本。


文章配图来源网络侵删
