老黄讲干式第58期:分户式顶地高效辐射空调五恒系统设计 与施工要点案例说明

   日期:2023-09-18
核心提示:疫情后,为满足业主对夏季空调体感舒适度高的新要求,暖通行业掀起了以地面调温为基础的三恒五恒系统热潮,但不同公司的设计配置
 疫情后,为满足业主对夏季空调体感舒适度高的新要求,暖通行业掀起了以地面调温为基础的三恒五恒系统热潮,但不同公司的设计配置方案五花八门,多数五恒系统的设计和施工方案过于繁杂,严重降低了系统稳定性,导致业主的使用体验感普遍较差。为帮助更多的暖通公司做好五恒系统落地,经对辐射与对流末端的升级后,优化成一套分户式高效辐射空调五恒系统,使其在设计配置、施工配合难度和使用操作等均达到免维护级,本文重点分享该高效五恒系统案例的设计与施工要点。

一、工程概况

本项目为普通公寓房住宅,项目地址南京,建筑面积145m2,空调面积100m2,室内净高2.76米(含樑)。

二、设计依据

1、业主提供的户型图纸,有中央空调机位。

2、设计规范

《民用建筑供暖通风与空气调节设计规范》GB50736-2012

《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010

《辐射供暖供冷技术规程》JGJ142-2012

《地面辐射供暖安装施工图集》12K404

《辐射供冷末端施工安装施工图集》12SK407

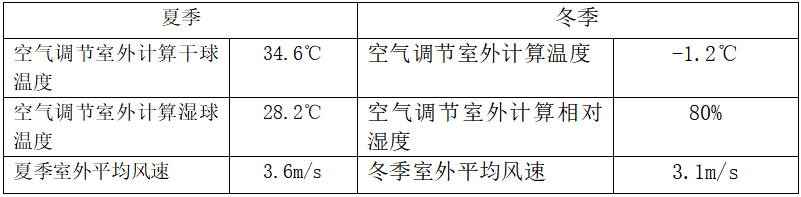

3、夏热冬冷地区南京气候环境的相关基础数据。

3.2、室内设计参数

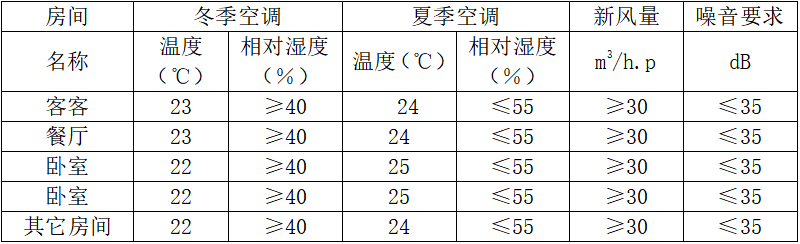

注:客厅新风量和供冷量能满足10人聚会的标准要求。

三、设计范围

冷热源主机、顶地辐射供冷供暖、独立新风除湿的温湿度独立调节辐射空调末端系统、防结露安全控制系统,即分户式辐射空调五恒科技系统。

四、空调系统设计说明

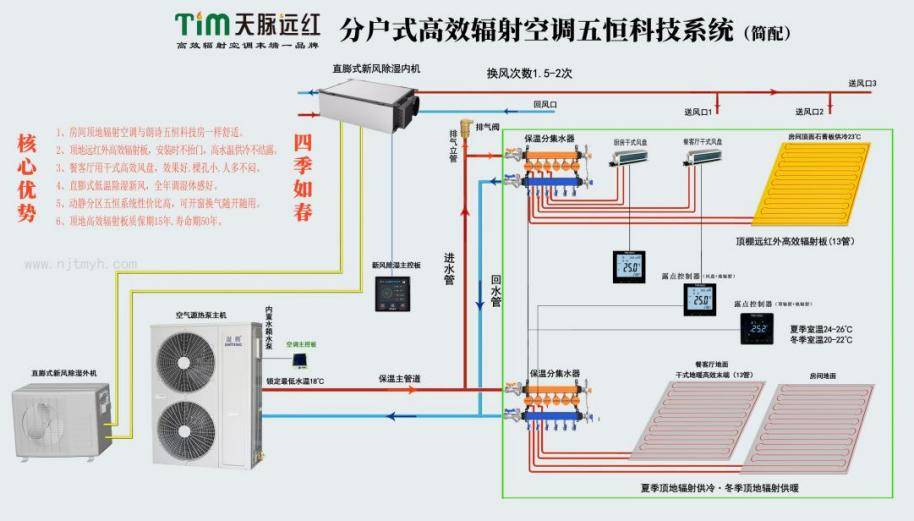

1、优化设计总体方案:本系统采用“高温供冷.低温除湿”的安全设计方案,辐射系统实现夏季在露点温度以上的18℃高温水供冷,开门窗不结露,新风系统实现低温除湿新风;冬季水温28℃以上低水温节能供暖;辐射对流比高于60%,可确保良好的体感舒适度,到达辐射空调五恒系统的各项指标要求。

2、普通建筑辐射空调五恒系统的负荷设计:

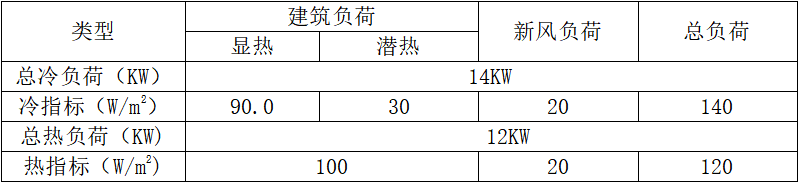

注:夏季辐射对流比64%,确保良好的体感舒适度;100平方夏季新风量350m3/h。

3、空调冷热源

空调冷热源采用1台4P的风冷热泵机组,机组安装于设备平台。夏季热泵制冷量10Kw,,主机进出水温度17/19℃,要求热泵主机的最低出水温度17℃并锁定,机组出水直接供顶地辐射末端及部分干式风盘,直膨式新风除湿机独立运行;冬季供暖,热泵制热量11Kw,主机进出水温度35/30℃,机组出水直接供顶地辐射末端,直膨式新风除湿机可独立运行。

4、空调末端系统

空调末端采用顶面远红外高效辐射末端+防锈铝板干式地暖辐射末端+独立新风调湿系统,辐射模块中间无接头一管到底,餐客厅厨房增加干式风盘的动静分区设计方案。制冷季,顶地辐射模块末端承担室内显热冷负荷;供暖季,顶地辐射末端承担显热负荷,直膨式新风除湿系统控制室内湿度,满足新风要求及同时承担室内部分热负荷,常年开启新风。

4.1、顶地辐射模块末端说明

顶地采用“同水温.变末端”的优化设计方式,即用不同辐射强度的辐射末端,满足相同水温下顶地表面温度不同的舒适需求。

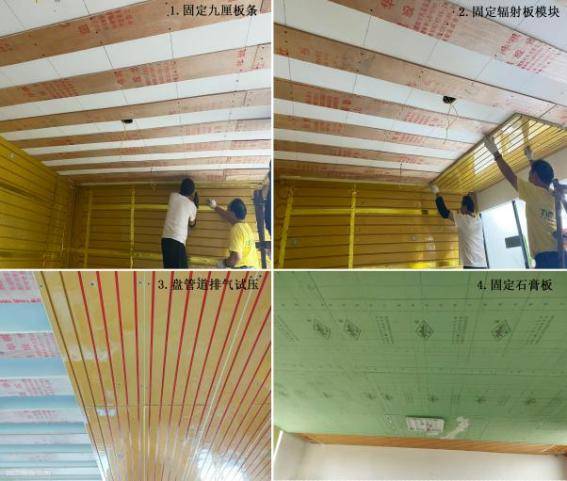

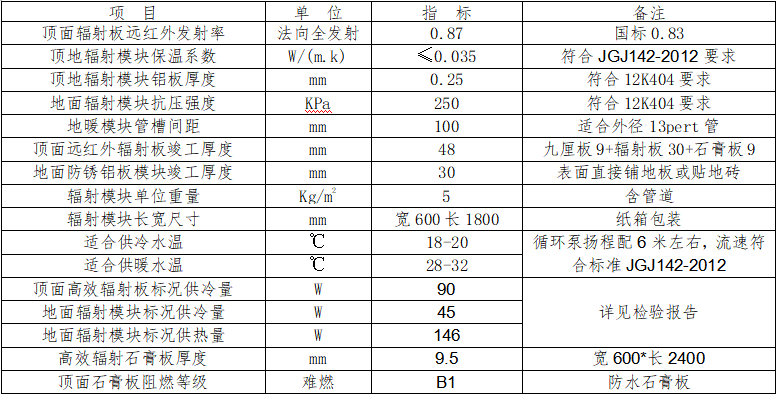

顶面辐射末端采用3cm厚75间距的远红外高效辐射模块,法向发射率0.87,嵌入外径13的PE-RT盘管,中间无接头,吸顶固定在樑上部的房顶,不占樑下净高,石膏板表面正常刮腻子装修,也可采用石膏喷浆远红外高效辐射模块表面粉刷或喷浆,进一步提高冷辐射量,总厚度4.8cm。四周可正常做造型顶和灯饰。设计图中①为第一张辐射模块的铺设位置。

地面采用3cm厚100间距的防锈铝板干式地暖模块,嵌入外径13PE-RT盘管,中间无接头,不需水泥回填,直接在地暖模块上贴地砖,或自流平后铺地板,含面层总厚度6-7.5cm,不需抬高防盗门,抗压强度达25吨/平方米,设计图中①为第一张干式地暖模块的铺设位置。

4.2、动静分区设计及干式风盘说明

为提高本系统餐客厅的空气对流量,消除人多聚会室内较闷的隐患,采用动静分区的人性化设计,即在餐客厅和厨房各增设1组干式风盘,安装在局部吊顶内,利用干式风盘可16℃高水温制冷、水阻力与13管辐射末端相当等技术优点,完善解决了辐射空调可开门窗、人多聚会甚至吃火锅等制约问题,直流无刷四排管干式高效风盘,噪音小于30分贝,与室内基础噪音一样,平时可关闭风盘。安装时可采用Dn16地暖管套保温,从保温分水器一管到底连接干式风盘,该连接可省去风盘水路检修口的麻烦。

4.3、输配水系统说明

该系统采用主机出水直供顶地高效辐射末端的优化配置设计,省去了混水泵站及相应控制,13管顶地铺设,每100平方室内面积的水容量达210L,比毛细管辐射末端提高了8倍多,配置小水箱或采用内置水箱的整体热泵主机即可。顶地各设置保温分水器,顶面保温分水器安装在卫生间等吊顶内,地面保温分水器安装在卫生间等地柜内,各支路向对应房间的辐射末端或干式风盘供应冷热水。

同一保温分水器的各环路,辐射模块的嵌管长度宜接近80米,最长不超过100米,13管水阻大流量小,可采用一分二接头减少分水器路数。每个环路进出水管分别与保温分水器支管相连接,每个分支环路供回水管上均设置关断阀;在分集水器的总进水管道应设置过滤器,分水器在低位时应设置自动排气立管。

4.4、保温分水器技术要求

1)、保温分水器应采用铜、不锈钢、硬质塑料等非腐蚀性材质,表面增设保温层,内外表面光洁,无裂纹等缺陷。

2)、分集水器应设有集气、排气装置,连接分集水器主管内径不应小于供回水干管的内径,分集水器最大断面流速不宜大于0.8m/s。

3)、保温分水器的执行器应采用能全关闭的阀门,连接供回水管均应设置泄水阀和旁通管,方便调试和水路调节。

4)、顶部分水器应设置检修口,检修口不宜小于0.4X0.4m,地面分水器可布置在卫生间、厨房及室外阳台。

5、新风系统

5.1新风的设计原则

新风量满足以下三项的最大值:

1)健康卫生要求,即每人按大于30m3/h计算;

2)保持室内正压要求;

3)室内夏季除湿要求。

5.2、新风系统设计

本系统采用2P的直膨式新风除湿机系统,按100平方配置350m3/h新风量设计。新风除湿机集空气过滤、净化新风、除湿、冷暖于一体,采用地面置换送风或顶部送风方式,新风通过送风主管道送至室内分风静压箱,再从分风箱引支风管至各个房间,通过顶部风管回风,与新风进行全热交换后排出室外,提高了新风能量利用率增加室内舒适度,除湿新风系统保持全年常开状态。

5.3、新风系统的技术要求

新风管道采用PVC或PE软管,可顶面或地送风布管,地面送风管敷设于墙边,与水电线管同层布置,扁风管规格130x30mm,根据风口数量选择分风静压箱型号,地送风口一般距内墙400mm。水泥找平后铺设地面辐射模块,总厚度约11cm;采用顶送风管的地面贴砖总厚度约7cm。

6、定压补水系统

空调水系统设置补水装置,在补水管道上设置自动补水阀以稳定水压,补水管上应安装过滤器,保证进入系统的水质。

7、空调末端控制系统说明

1)每个房间设置专用的露点控制器,根据设定温度和动态计算露点,通过保温分水器支路上的旋转式执行器,实现分室温度控制和防结露保护控制。

2)新风机组自带控制系统,满足系统送风温湿度要求。

3)可根据业主需求配置1个多参数传感器和显示屏,集中显示室内空气品质, 降低业主使用操作难度!

五、系统节能设计和保温施工

1. 采用空气源热泵+顶面远红外高效辐射模块+地面防锈铝板干式地暖辐射模块+餐客厅干式风盘+直膨式新风除湿机的温湿度独立调节空调系统,17℃高水温出水可让主机能效比提高近一倍,总体节能一半左右。

2. 顶地辐射模块保温性能良好,顶地保温可减少约40W的室内空调负荷,在不额外增加围护结构保温下,可方便实施系统的节能运行。

3. 顶地高效辐射末端冷热反应快,可以像开关空调一样行为节能,白天关主机12小时不影响晚上使用。

4. 每个房间设置带露点控制的传感器,达到分室温度和节能控制。

5. 空调水管和风管保温说明

1)水管保温材质难燃为B1级橡塑,保温分水器至热泵机组的主管道,保温厚度25mm;13管供回水管穿越非空调房间(卫生间、厨房)均做保温,保温厚度9mm;冷凝水管保温厚度10mm。

2)风管系统保温,室内分风箱至机房的送排风管道,保温厚度20mm。

3)管道及保温材料均要求符合防火指标要求,保温后做好水流标识。

以上节能措施,可让本系统达到良好的节能效果,每100平方空调面积的峰谷电费可维持在300元/月左右!
